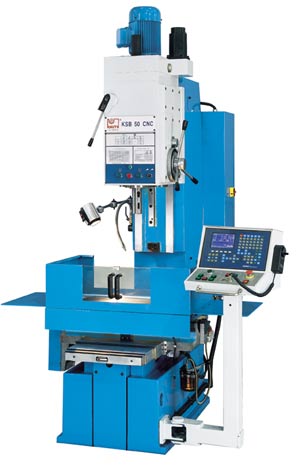

CNC-Bohrmaschine KSB 50 CNC
Kastenständerbohrmaschine in sehr stabiler Ausführung, kombiniert
mit der leistungsfähigen Bahnsteuerung Hust
für die Automatisation
Ihrer Bohr-, Reib- und Gewindeschneidarbeiten
- Tischvorschub erfolgt über leistungsstarke Schrittmotoren und
hochwertige Kugelumlaufspindeln
- Spindel MK 4 dreht in Rillen- und Axialrillen-Kugellager, die
Maschine ist damit für hohe Bohrbeanspruchung ausgelegt
- Hauptspindel mit Überlastkupplung
- Führungen im nachstellbaren Schwalbenschwanz-Führungssystem
- Bohrpinole (z-Achse) durch Kupplungssystem auch manuell bedienbar
- großer Arbeitsbereich mit maximalen Vorschüben in den Achsen x/y von
2000 mm/min. und in der z-Achse von 1000 mm/min.
- einfache, leicht erlernbare Bedienung und Programmierung der
Steuerung durch Menüführung
- Positioniergenauigkeit 0,05 mm
- Wiederholgenauigkeit 0,02 mm
- programmierbare Bohrzyklen
| Technische Daten |
| Bohrleistung |
50 mm |
| max. Vorschubkraft |
16 KN |
| max. Drehmoment |
350 Nm |
| Antriebsleistung der Spindel |
3 kW |
| Aufnahme der Spindel |
MT 4 |
| Ausladung |
335 mm |
| Kopfhöhenverstellung |
470 mm |
| Pinolenhub |
250 mm |
| 12 Spindeldrehzahlen |
31,5; 45; 63; 90; 125; 180; 250; 355; 500; 710; 1000;
1400 min-1 |
| Gewindeschneiden |
durch Drehrichtungsumkehr des Spindelmotors |
| Aufspannfläche des Tisches |
850 x 450 mm |
| Verfahrweg des Tisches |
x |
600 mm |
| y |
400 mm |
| z |
250 mm |
| T-Nutweite des Tisches |
14 mm |
| max. Abstand Spindelende zur
Tischoberfläche |
0–600 mm |
| Leistung der Kühlmittelpumpe |
90 W |
| Fördermenge der Kühlmittelpumpe |
25 l/min. |
| Abmessungen (LxBxH) |
1618x1802x2520 mm |
| Gewicht |
2200 kg |
| Art.-Nr. |
180 522 |
| Preis € |
19.900,- |
|
