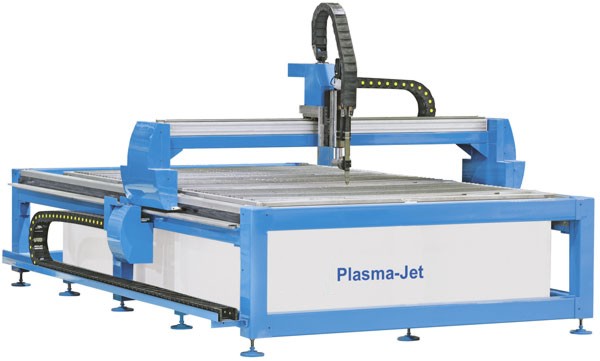

Plasmaschneidanlage Plasma-Jet 3015 • 4020



Plasmaschneidanlage der Spitzenklasse mit GPlus 450 C CNC-Steuerungssystem und
Hypertherm HyPerformance Plasma Technologie

  • Linearführungen an allen Achsen
  • beidseitig angetriebene X-Achse
  • dynamische AC-Servoantriebe an allen Achsen
  • auf Dauerbetrieb ausgelegte Zahnstangenantriebe sind verschleißarm und nahezu wartungsfrei
  • optim. Bahngeschwindigkeit auch bei feinen Konturen und engen Radien
  • wartungsfreie u. spielfreie Planetengetriebe
  • Burny CNC Nesting und Remnant teach im Lieferumfang
  • Hypertherm HPR 130 mit Multigas
  • wassergekühlte Plasmaschneidquelle für universelle Schneidaufgaben
  • automatische Lichtbogenhöhenregelung des Schneidkopfes
  • einstellbarer Schneidstrom bis 130 Ampere
  • 8-Richtungen Jog Button auf der CNC Steuerung

  • überlegene Schnittqualität und Beständigkeit

  • maximierte Produktivität

Standardzubehör:

  • Maschinenbrenner
  • GPlus 450 C
  • Plasmaschneidquelle Hypertherm HyPerformance HPR 130
  • automatische Lichtbogenhöhenregelung des Schneidkopfes (THC)
  • Wasserkühlung
  • absaugfähiger Arbeitstisch
  • Bedien- und Programmieranleitung
Sonderzubehör Art.-Nr. Preis
autom. Gassteuerung für Hypertherm HPR 130 140 774 € auf Anfr.
Absauganlage JF5000 140 762 € 5.900,-

Technische Daten Plasma-Jet
3015
4020
Führungsmaschine
Steuerung
Burny Phantom
Arbeitsbereich mm
1600x3000
2100x4100
Eilgang m/min
20
Positioiniergenauigkeit mm
+/- 0,05
Wiederholgenauigkeit mm
+/- 0,05
Abmessungen (LxBxH) mm
4700x3300x1700
5300x3000x1350
Gewicht kg
2000
2600
Plasmaquelle HyPerformance mit man. Gassteuerung HPR 130
Leistung kW
22
Schneidstrom A
30 - 130
Prozessgase
Luft, O2, N2, H35/N2, F35/N2
max. Blechstärke ohne Bartbildung mm
16
Lochstechen mm
25
Kantenstart
38
Schnittwinkel
3° - 4° ISO 9013
Antriebsleistung der Maschine kW
3
4
Absauganlage (Option)
Saugleistung m3/h
5000
Leistung kW
7,5
Filterpatronen Stk.
5
Art.-Nr.
140 770
140 772
Preis €
88.000,-
94.000,-
