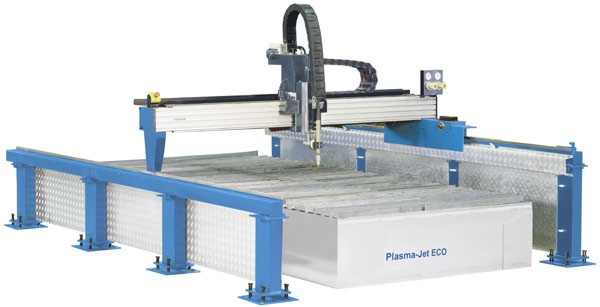

Plasmaschneidanlage Plasma-Jet Eco 1530
Solide Plasmaschneidanlage in Portalbauweise
- dynamische AC-Servoantriebe, einseitig angetriebene X-Achse
- auf Dauerbetrieb ausgelegte Zahnstangenantriebe sind verschleißarm
und nahezu wartungsfrei
- wartungsfreie u. spielfreie Planetengetriebe
- freistehender Brennschneidetisch in stabiler Stahlkonstruktion mit
hohem Auflagegewicht
- durch separate Aufstellung keine thermischen oder mechanischen Einflüsse
auf die Führungsmaschine
- großer Arbeitsbereich 1500 x 3000 mm
- 8-Richtungen Jog Button auf der CNC Steuerung
Standardzubehör:
- Maschinenbrenner
- Burny 10 LCD Plus CNCSteuersystem mit Nesting und Remnant teach
- Plasmaschneidquelle Hypertherm Powermax 1250
- automatische Lichtbogenhöhenregelung des Schneidkopfes (THC)
- absaugfähiger Arbeitstisch,
- Bedien- und Programmieranleitung
| Technische Daten Plasma-Jet Eco 1530 |
| Führungsmaschine |
|
|
| Steuerung |
|
Burny 10 LCD
Plus |
| Arbeitsbereich |
mm |
1500 x 3000 |
| max. Verfahrgeschwindigkeit |
m/min |
20 |
| Positioiniergenauigkeit |
mm |
+/- 0,05 |
| Wiederholgenauigkeit |
mm |
+/- 0,05 |
| Abmessungen (LxBxH) |
mm |
4700 x 3300 x 1700 |
| Gewicht |
kg |
2000 |
| Plasmaquelle |
|
Hypertherm Powermax 1250 |
| Schneidstrom |
A |
25 - 80 |
| Prozessgase |
|
Luft, N2 |
| max. Blechstärke (ST37) |
mm |
16 |
| empfohlende Arbeitsbereich in der Produktion |
mm |
10 |
| Schnittwinkel |
|
5° ISO 9013 |
| Antriebsleistung der Maschine |
kW |
|
| Absauganlage (Option) |
|
|
| Saugleistung |
m3/h |
5000 |
| Leistung |
kW |
7,5 |
| Filterpatronen |
Stk. |
5 |
| Art.-Nr. |
|
140 768 |
| Preis |
€ |
59.000,- |
| Sonderzubehör |
| Absauganlage JF 5000 |
Art.-Nr. |
140 762 |
| Preis |
€ |
5.900,- |
| Plasmaquelle |
|
Hyperherm MAX 200 |
| Schneidstrom |
A |
200 |
| max. Blechstärke |
ST 37 |
mm |
50 |
| Edelstahl |
mm |
38 |
| Prozessgase |
|
Druckluft, N2, O2, Ar-H2 |
| Leistung |
kW |
30 |
| Plasmakopfkühlung |
|
wassergekühlt |
| Art.-Nr. |
|
140 769 |
| Preis |
€ |
9.600,- |
|
