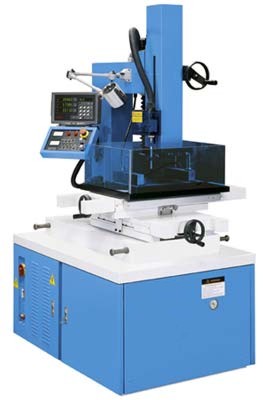

Startlochbohrmaschine S-EDM 1625 • S-EDM 3040

Hochpräzises, wirtschaftliches Produzieren von Kleinstbohrungen duch funkenerosive Bearbeitung

  • Bohren von Startlöchern z. B. in Edelstahl, Kupfer oder Hartmetall
    für das Drahterodieren
  • Mikrobearbeitung von z. B. Implantaten, chirurgischen Nadeln oder Kühlbohrungen in Turbinenschaufeln
  • großes Aspektverhältnis (Elektrodenlänge - Durchmesser) 300:1
  • Schrittmotor-gesteuerte W-Achse
  • Flachführungen gewährleisten präzise Führung und Stabilität
    des Maschinentisches
  • platzsparende Bauweise

Standardzubehör:

  • 3-Achs-Positionsanzeige
  • Halogenarbeitsleuchte
  • 10 Elektroden 0,5 mm
  • 10 Elektroden 1,0 mm
  • Halogenarbeitsleuchte
  • Bedienunganleitung
Technische Daten
S-EDM 1625
S-EDM 3040
Elektrodendurchmesser mm
0,5 - 3
Verfahrwege X-Achse mm
200
300
Y-Achse mm
300
400
Z-Achse mm
250
350
W-Achse (Kopf) mm
200
300
Geschwindigkeit C-Achse min-1
30-60
Eilgang Z-Achse mm/min
120
Aspektverhältnis
300:1
Tischabmessungen mm
320 x 440
Max. Arbeitstrom A
30
max. Abstand Tisch-Elektrodenführung mm
330
380
Leistung kW/V
3,5/400
Volumen des Dielektrikumbehältes l
25
max. Arbeitsdruck Dielektrikum MPa
6
Abmessungen (LxBxH) mm
1100x800x1890
1100x800x2000
Gewicht kg
650
800
Art.-Nr.
181 100
181 102
Preis €
7.900,-
9.900,-
