CNC-Rundschleifmaschine RSM 500 CNC / RSM 1500 CNC



Bewährte Maschinenkonzepte kombiniert mit modernster CNC-Steuerungstechnologie
für Serien- und Einzelfertigung


Für unsere Schleifmaschinentypen stehen verschiedene Messköpfe zur Durchführung
folgender Aufgaben zur Verfügung:

  • vergleichende Messung von Innen- und Außendurchmessern bei glatten oder unterbrochenen Oberflächen,
    mit schnellem manuellen oder automatischen Nullabgleich
  • Absolutmessung von Außendurchmessern an glatten oder unterbrochenen Oberflächen mit automatischem
    Nullabgleich Messen und Überwachen auf Rundschleifmaschinen

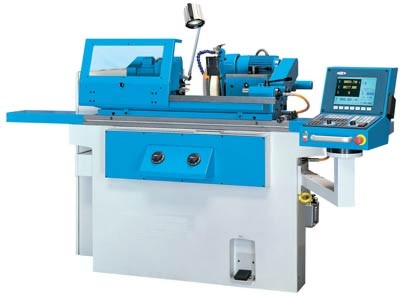

Rundschleifmaschine RSM 500 CNC mit Fagor 8040 TCO: vielseitiger Einsatz, einfache
Bedienung und präzise Ergebnisse !

  • umfangreiche Schleifvorgänge werden durch die Steuerung realisiert und entlastet das Personal von Routinearbeiten
  • rationelle Fertigung von kleinen und mittleren Serien durch Teilprogrammspeicherung
  • durch 2 elektronische Handräder ist es dem Anwender möglich, jederzeit den Bezug zu einer konventionellen
    Rundschleifmaschine herzustellen
  • hohe Genauigkeit durch Kugelumlaufspindeln
  • stufenlose Drehzahländerung der Arbeitsspindel
  • automatische Zentralschmierung
  • hydraulischer Reitstock über Fußpedal bedienbar
  • RSM 1500 CNC inkl. Außenmesseinrichtung

Steuerungsdaten:

  • min. Eingabeinkrement 0,001 mm
  • 6 Zyklen (3 x Innen- und 3 x Außenschleifen)
  • spezielle benutzerdefinierte Schleifzyklen nach dem Frage-
  • Antwort-Prinzip: keine Programmierkenntnisse erforderlich
  • DIN/ISO-Programmierung möglich
  • Betrieb mit 2 elektronischen Handrädern
  • 256 kB Programmspeicher (RAM)
  • 10,4“ LCD-Monitor
  • integrierte SPS
  • Schnittstelle RS-232
  • Look Ahead-Funktion (75 Sätze)
  • Grafische Simulation: Bahnverlauf des Werkzeugs
  • Netzwerkanschluss (Ethernet) optional

Standardzubehör:

  • autom. Zentralschmierung
  • Halogenarbeitsleuchte
  • Kühlmitteleinrichtung
  • Programmierungs- und Bedienungshandbuch 11

Messen und Überwachen auf Rundschleifmaschinen

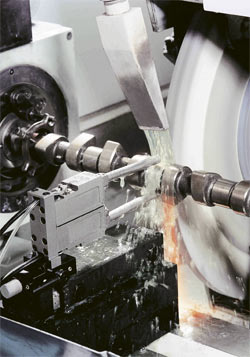

  • Das Werkstück wird während der Bearbeitung kontinuierlich gemessen.
    Daher kann der Schleifzyklus in Abhängigkeit vom Aufmaß immer optimal angepasst werden.
  • Alle Anwendungen stellen sicher, dass die Maschinenbedingungen (Temperaturschwankungen,
    Kaltstart, etc.) einen möglichst geringen Einfluss auf die Leistungsfähigkeit haben.

Für unsere Schleifmaschinentypen stehen verschiedene Messköpfe zur Durchführung
folgender Aufgaben zur Verfügung:

  • vergleichende Messung von Innen- und Außendurchmessern bei glatten oder unterbrochenen Oberflächen,
    mit schnellem manuellen oder automatischen Nullabgleich
  • Absolutmessung von Außendurchmessern an glatten oder unterbrochenen Oberflächen mit automatischem
    Nullabgleich Messen und Überwachen auf Rundschleifmaschinen

Sonderzubehör für RSM 500 CNC und RSM 1500 CNC:

  • Messeinrichtung mit Steuerung Fagor CNC 8055 TCO

    Art Nr. 100 015 Preis € 26.400,-

Technische Daten   RSM 500 CNC 1500 CNC
Spitzenhöhe mm 100 180
max. Schleifdurchmesser mm 150 320
Spitzenweite mm 520 1500
max. Schleiflänge mm 500 1500
max. Werkstückgewicht kg 35 150
Innenschleifdurchmesser mm 10 - 40 13-125
Innenschleiftiefe mm 50 125
stufenlose Tischbewegung m/min 0 - 4,5 0-4,5
Tisch schwenkbar r + l   10° 3° / 6°
Spindelstock stufenl. Drehzahlregelung min-1 50 - 600 35 - 500
schwenkbar rechts   10°
links   90° 90°
Spindelkonus   MK4 MK4
Schleifspindelstock Spindeldrehzahl min-1 2000 2000
max. Hub mm 115 230
max. Hub a. Oberschlitten mm 65 50
Scheibendurchmesser mm 300 x 40 x 127 300 x 40 x 127
schwenkbar r + l       180° 60°
Spindelkonus   MK 4 MK 4
Reitstock   MK 2 MK 2
Innenschleifspindel
 Geschwindigkeit min-1 17000 10000
Antriebsleistung ges. kW 4,0
- Innenschleifen kW - 1,5
- Außenschleifen kW - 4,0
Abmessungen (L x B x H) mm 1210 x 1246 x 1140 4269x1760x1545
Gewicht kg 2200 4700
Art.-Nr.   100 014 100 013
Preis €   44.800,- 68.900,-
