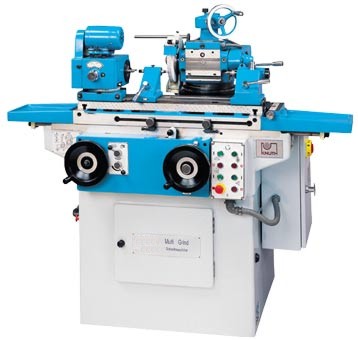

Universal-Schleifmaschine Multi-Grind

Kompakter geht’s nicht! Ideal für Werkzeug- und Formenbau, mechanische Fertigung, Entwicklung, Labor und Ausbildung.

Bei der Entwicklung der KNUTH Multi-Grind stand die Überlegung im Vordergrund, alle Funktionen der Rundschleifmaschine,
der Flachschleifmaschine und der Werkzeugschleifmaschine zu verbinden.

Das Funktionsspektrum der Multi-Grind reicht vom Außen- und Innenrundschleifen bis hin zum Konischschleifen. Werkzeugschleifen (Schärfen von Fräsern, Reibahlen und Drehmeißeln) u. leichte Flachschleifarbeiten sind mit der Multi-Grind leicht und unproblematisch durchzuführen.

Dreipunktlagerung
Die spezielle Dreipunktlagerung der Schleifspindel garantiert einen geringen Temperatureinfluss und ein gleichbleibend gutes Schleifbild.

Vorschub-Antriebe
Der Tischlängsvorschub erfolgt hydraulisch mit automatischer Richtungsumschaltung. Ein zusätzlicher, manuell betätigter hydraulisch
unterstützter Längsvorschub ermöglicht Vorschubgeschwindigkeiten bis 7 m/min.

Schleifspindelstock
Durch die besondere Ausführung des Schleifspindelstocks ist es möglich, 2 verschiedene Schleifscheiben gleichzeitig aufzuspannen. Der Schleifspindelstock kann nicht nur in Querrichtung verfahren werden, sondern auch in der Höhe verstellt und um die Hochachse geschwenkt werden.

Geschwindigkeiten
Der Arbeitsspindelstock verfügt über 3 verschiedene Drehzahlen (110, 200, 300 min-1), die Übertragung erfolgt über ein leicht schaltbares Getriebe.

Weitere überzeugende Details...

  • Zentralschmierung
  • solide Bauweise. Das Maschinengestell der KNUTH Multi-Grind besteht aus solider Grauguss-Konstruktion,
    das mit einem Gewicht von 1300 kg Schwingungseinflüsse minimiert.
  • die elektrischen Bauteile sind im Schaltschrank übersichtlich angeordnet und entsprechen den VDE-Vorschriften. Ein umfangreiches Zubehör mit Kühlmitteleinrichtung (Fördermenge bis zu 22 l/min.) sowie Absaugeinrichtung gehören zur Standardausrüstung.

Standardzubehör:

  • Kühlmitteleinrichtung
  • Absaugeinrichtung
  • Werkzeugaufnahme / Teilkopf MK 4
  • Innenschleifeinrichtung mit 2 Schleifstiften
  • 4 Schleifscheiben
  • Dreibackenfutter (Durchmesser 100 mm)
  • linker Reitstock
  • rechter Reitstock MK 2
  • Zentrierspitze
  • halbe Zentrierspitze
  • Auswuchtstand
  • Spindelverlängerung
  • Schraubstock zum Flachschleifen (3-D winkelverstellbar)
  • Federanschlag
  • 5 Mitnehmer
  • Abrichter
  • diverse Spritzschutzbleche
  • Schleifscheibenabdeckung (2x)
  • automatische Zentralschmierung
  • Bedienungsanleitung
  • Abnahmeprotokoll



Technische Daten Multi-Grind
max. Werkstückdurchmesser mm Ø 200
max. Werkstücklänge mm 500
optimale Außenschleifmaße    mm Ø 5 - 50 x 400
optimale Innenschleifmaße    mm Ø 10 - 50 x 75
Werkzeugschleifmaße     mm 200 x 500
Flachschleifmaße    mm 200 x 50
max. Werkstückgewicht kg ca. 10
Konus des Arbeitsspindelstocks      MK 2
Drehzahlen d. Arbeitsspindelstocks  min-1 110, 200, 300
schwenkbar       ± 90°
Futterdurchmesser mm 100
Verfahrweg (manuell)
Schleifspindelstock vertikal mm 200
quer mm 200
Skalenteilung der Höhenverstellung mm 0,01
Höhenverstellung je Handradumdrehung mm 1
Skalenteilung des Quervorschubes fein / grob   mm 0,005 / 0,02
Querverstellung je Handradumdrehung fein / grob    mm 1 / 4
Schwenkbereich (horizontal) des Schleifspindelstocks      ± 90°
Drehzahl der Schleifspindel    min-1 2500
max. Schleifscheibenmaße    mm Ø 200 x 20 x 75
Drehzahl der Innenschleifspindel    min-1 13500
Schleifstifte     mm Ø 25 x 20 x 6, 10 x 10 x 3
max. Tischlängsverfahrweg   mm 480
Längsvorschubgeschw. (hydraulisch)    mm ca. 0,01 - 6
manuell, hydraulisch unterstützt    m/min bis ca. 7
Tischschwenkbereich       + 45° - 30°
Reitstockkonus        MK 2
Pinolenweg mm 14
Gesamtantriebsleistung kW 2,525
Schleifscheibenmotorenleistung kW 1,1
Abmessungen (L x B x H) mm 1520 x 1130 x 1170
Gewicht kg 1300
Art.-Nr.   102 781
Preis €   23.422,-
