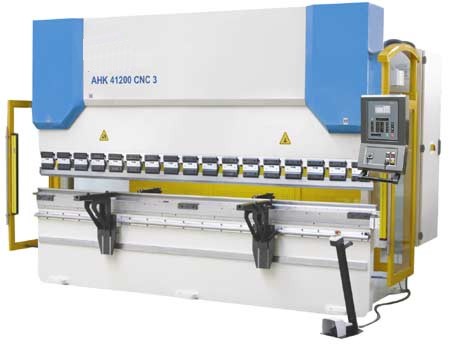

CNC-Abkantpresse AHK CNC 3

* mit 3-Achsen Cybelec DNC 60 Steuerung

Abb. mit Sonderzubehör





















Abb. mit Sonderzubehör

Zusätzliche Sicherheit für den Bediener durch den Lichtvorhang von Sick

Standardmäßig ausgestattet mit 3 Achsen:

  • Y1 und Y2 Achse (Tiefenanschlag)
  • X Achse (Hinteranschlag)



  • gehonte und verchromte Hydraulikzylinder für lange Lebensdauer
  • gesteuerter Hinteranschlag Linearführungen
  • inkl. manueller WILA Untertischbombierung
  • Bombiereinrichtung Oberwerkzeug serienmäßig
  • Abkanttiefe durch CNC-gesteuerte Servoventile einstellbar
  • Wiederholgenauigkeit 0,01 mm
  • Diagnosefunktion für Elektrik, Hydraulik und PLC
  • Positionierung des Oberbalkens über 2 lineare Messsysteme
  • Abkant- und Rückzuggeschwindigkeit programmierbar
  • Biegekraft ist über die CNC-Steuerung berechen- und programmierbar
  • geschliffene und gehärtete Ober- und Unterwerk-zeuge
  • Sick Lichtvorhang sorgt für höchste Arbeitssicherheit

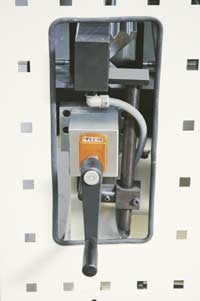

Manuelle Untertischbombierung

Standardzubehör:

  • Cybelec DNC 60 Steuerung
  • 3 gesteuerte Achsen Y1, Y2 und X
  • manueller Untertischbombierung
  • Euro Werkzeugklemmung
  • Oberwerkzeugtyp 1010/A/75°
  • Unterwerkzeugtyp 2009 [60x60 4-V (22-35-16-50 mm)]
  • Betriebsanleitung


Technische Daten CNC3 AHK 2680 AHK 31120 AHK 31200 AHK 37160 AHK 41200 AHK 60400
Presskraft t 90 120 200 160 200 400
Abkantlänge mm 2550 3050 3050 3550 4050 6050
Abstand zw. Ständern mm 2150 2550 2550 3100 3100 5100
Ausladung mm 350 350 350 350 350 350
max. Hublänge mm 160 180 210 200 210 320
Hinteranschlag mm 620 620 620 620 620 620
Eilgang mm/sek 100 100 100 100 100 80
Biegegeschwindigkeit mm/sek 8 9 7 9 7 6
Rückzugeschwindigkeit mm/sek 68 77 73 86 73 55
Motorleistung kW 7,5 11 15 15 15 30
Öltank l 100 150 150 150 150 450
max. Länge mm 3750 4200 4500 4900 5100 7600
max. Breite mm 1350 1500 1800 1500 1800 2300
Höhe mm 2450 2600 2700 2700 2700 3800
Gewicht kg 5900 8400 12200 11500 13460 40380
Art.-Nr.   181 300 181 301 181 303 181 320 181 306 181 318
Preis €   37.500,- 42.200,- 49.900,- 46.800,- 56.800,- 112.000,-
