Maschinenschraubstöcke

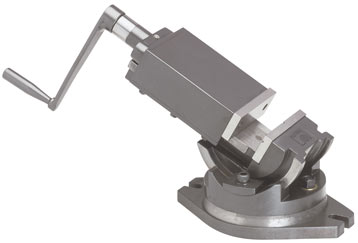

Abb. PMS 50


Präzisions-Maschinenschraubstock schwenkbar in 2 Achsen

  • äußerst genaue, saubere und präzise Ausführung für den Einsatz im
    Feinmechanikbereich (auch Uhrenmacher, Schmuckindustrie)
  • schwenkbar von horizontal (180°) auf vertikal (90°)
  • drehbar auf den Drehteller um 360°
  • Backen aus Werkzeugstahl, gehärtet und präzisionsgeschliffen
  Backenhöhe Breite Öffnung Gewicht Art.-Nr. Preis €
PMS 50 23 mm 50 mm 50 mm 3,8 kg 125 010 180,-
PMS 75 34 mm 75 mm 75 mm 9,6 kg 125 011 228,-
PMS 100 40 mm 100 mm 100 mm 17,3 kg 125 012 258,-

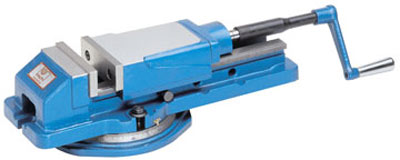

Abb. HS 100


HS Hydraulik-Maschinenschraubstock

  • Backen und Führungsbahnen gehärtet und präzisionsgeschliffen
  • ie. hohe Präzision und verschleißfeste Werkstoffe eine lange Lebensdauer
  • der mögliche Spanndruck ist bis zu 10 mal höher als bei konventionellen Maschinenschraubstöcken
  • der Schraubstockkörper ist auf einem Drehteller montiert, dadurch um 360° schwenkbar
  • stabiler Spanndruck unbeeinflusst von Vibrationen und Stößen
  • Hydraulikkraftverstärker
Technische Daten HS 100 HS 125 HS 150 HS 200
Backenbreite 110 mm 135 mm 150 mm 200 mm
Öffnungsweite 170 mm 220 mm 300 mm 300 mm
Backenhöhe 36 mm 48 mm 51 mm 65 mm
Spannkraft 25 KN 40 KN 45 KN 80 KN
Drehteller / Gewicht 10 kg 12 kg 22 kg 32 kg
Maße (L x B x H) 525 x 160 x 94 mm 670 x 185 x 118 mm 800 x 240 x 133 mm 800 x 280 x 158 mm
Gewicht 26 kg 42,5 kg 75 kg 125 kg
Art.-Nr. 105 096 125 024 125 028 125 029
Preis € 588,- 649,- 780,- 998,-

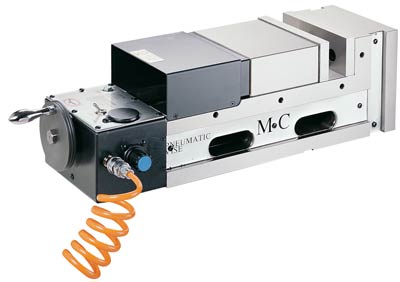

Pneumatisch-hydraulischer Präzisionsschraubstock

Dieser speziell für das Bearbeiten von Einzel- und Serienteilen entwickelte pneumatisch-hydraulische Schraubstock
erlaubt ein schnelles und präzises Spannen mittels Hydraulik über eine pneumatische Ansteuerung.

Technische Daten PAL-130 PAl-180
Backenhöhe 55 mm 63 mm
Spannweite 185 mm 220 mm
Backenbreite 130 mm 180 mm
Spannkraft 6 kN 8 kN
Gesamtlänge 520 mm 580 mm
Gewicht 42 kg 65 kg
Art.- Nr. 106 020 106 022
Preis € 1.880,- 1.980,-

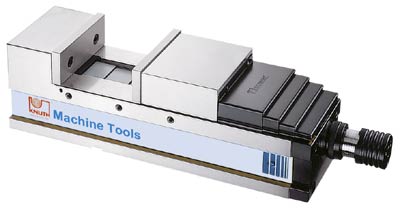

Hydraulik - Maschinenschraubstock HNCS

  • äußerst hochwertiger Maschinenschraubstock für hydraulische Spannung von Werkstücken
  • gehärtete und geschliffene Ausführung ermöglicht präzises Spannen auch im Parallelbetrieb
    mehrerer Schraubstöcke
  • 4-seitig verwendbar
  • absolut sicheres Spannen des Werkstücks durch Niederzugsystem
  • sichere Abdeckung der Spindel gegen Späne
  • Auflagegenauigkeit der Basishöhe 0,02 mm
HNCS   100V 130V 160V 200V
Backenbreite mm 100 130 160 200
Öffnungsweite mm 0-125 0-180 0-240 0-280
Backenhöhe mm 48 55 58 63
Gesamthöhe mm 133 150 163 173
Spannkraft kN 36 46 56 71
Gewicht kg 25 38 57 78
Art.- Nr.   104 930 104 932 104 934 104 936
Preis € 1.580,- 1.580,- 1.880,- 2.490,-


Sonderzubehör:
Drehteller für HNCS   100V 130V 160V 200V
Drehteller Ø mm 248 296 312 378
Drehtellerhöhe mm 27 30 34 44
Art.-Nr.   104 931 104 933 104 935 104 937
Preis € 540,- 590,- 880,- 990,-
