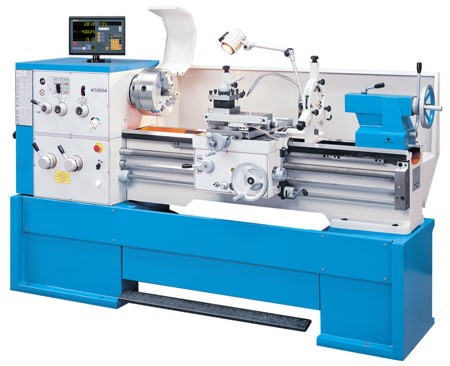

Drehmaschine DM 1000 A
* großer Spindeldurchlass 52 mm
* kraftvoller Motor 5,5 kW
* Zubehör-Komplettset
- einstellbare Überlastkupplung im Support verhindert Zahnradbrüche
bei Überlastung
- Fußbremse zum sofortigen Stopp und Abschaltung der Hauptspindel
- Futterschutz
- Zahnräder und Wellen gehärtet und geschliffen
- schweres, kräftig dimensioniertes Bett, gehärtet und präzisionsgeschliffen
- Supportschlittenführung über Keilleisten nachstellbar
- gekröpftes Bett mit Brücke
- hintere Hauptspindellagerung durch Kegelrollenlager und Drucklager
- vordere Hauptspindellagerung durch doppelreihiges Zylinderrollenlager
- Hauptspindel läuft im Ölbad
- Camlock-Aufnahme D1-6
- die Zahnräder des Vorschubgetriebes und des Schlosskastens laufen
im Ölbad
Standardzubehör:
- 3-Achs Positionsanzeige
- 3-B-Futter Ø 250 mm
- 4-B-Planscheibenfutter Ø 320 mm
- Aufspannscheibe Ø 520 mm
- Wechselräder
- 4-fach Stahlhalter
- Kühlmitteleinrichtung
- feste und mitlaufende Lünette
- Spritzwand
- Futterschutz
- Fußbremse
- Halogenarbeitsleuchte
- Reduzierhülse
- 2 feste Spitzen (Zentrierspitzen)
- Bedienwerkzeug
- Betriebsanleitung
| Technische Daten DM 1000 A |
| Spitzenweite |
1000 mm |
| max. Drehdurchmesser über Bett |
400 mm |
| max. Drehdurchmesser über Support |
240 mm |
| max. Drehdurchmesser über Brücke
|
580 mm |
| Brückenlänge |
200 mm |
| Bettbreite |
290 mm |
| Spindeldrehzahlen (Anzahl / Bereich) |
(12) 30 - 1600 min-1 |
| Spindelbohrung |
52 mm |
| Spindelaufnahme/ - konus |
Camlock D1-5 / MK 6 |
| Längsvorschübe |
0,039 - 1,1 mm/U |
| Quervorschübe |
0,018 - 0,55 mm/U |
| max. Querschlittenweg |
240 mm |
| max. Oberschlittenweg |
140 mm |
| Schwenkbereich Oberschlitten |
+/- 45° |
| Gewindeschneiden |
- Metrisch |
(30) 0,45 - 20 mm |
| - Whitworth |
(35) 80 - 1 3/4 |
| - Modul |
(25) 0.25 - 10 mm |
| - Diametral |
(30) 160 - 3 1/2 |
| Reitstockpinolenkonus/ -Durchmesser |
MK 4 / 60 mm |
| Reitstockpinolenhub |
130 mm |
| Reitstockquerverstellung |
+/- 5 mm |
| Motorleistung |
1,5 kW / 400 V |
| Abmessungen (L x B x H) |
2180 x 970 x 1280 mm |
| Gewicht |
1450 kg |
| Art.-Nr. mit Positionsanzeige |
320 612 |
| Preis € mit Positionsanzeige |
9.800,- |
|
