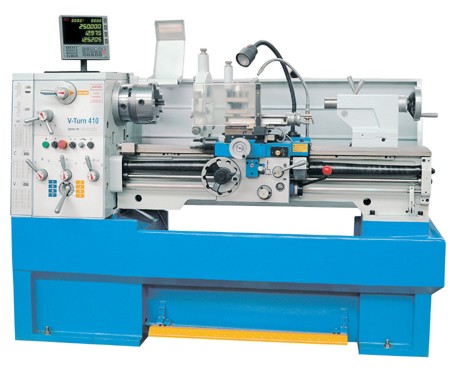

Drehmaschine V-Turn 410
|
|
Präzisionsdrehmaschine mit konstanter Schnittgeschwindigkeit.
Durch die Funktion konstante Schnittgeschwindigkeit erhält man
eine sehr gute Drehoberfläche,
unabhängig vom Werkstückdurchmesser.
- stufenlos regelbare Spindeldrehzahl High / Low sowie konstante Schnittgeschwindigkeit und serienmäßige 3-Achsen-Positionsanzeige
- einstellbare Rutschkupplung im Schlosskasten ermöglicht das Vefahren gegen Anschlag
- schwere und präzise Drehmaschine mit gehärteten und geschliffenen Bettführungen
- kraftvoller 5,5 kW Motor
Standardzubehör
- 3-Achs-Positionsanzeige
- 4-B-Planscheibenfutter Ø 250mm
- Wechselräder
- 4-fach-Stahlhalter
- Kühlmitteleinrichtung
- feste und mitlaufende Lünette
- Revolveranschlag
- Mikrometeranschlag
- Spänewanne
- Spritzwand
- Supportschutzschild
- Futterschutz
- Fußbremse
- Halogenarbeitsleuchte
- Gewindeuhr
- Bedienwerkzeug
- Betriebesanleitung
| Sonderzubehör | ||
| 3-Backenfutter Ø 200 mm | 106 372 | € 890,- |
| 4-Backenfutter Ø 200 mm | 106 384 | € 1.300,- |
| Technische Daten V-Turn | |||
| Spitzenweite | mm | 1000 | |
| max. Drehdurchmesser über Bett | mm | 410 | |
| max. Drehdurchmesser über Support | mm | 255 | |
| max. Drehdurchmesser ohne Brücke | mm | 580 | |
| Brückenlänge | mm | 250 | |
| Bettbreite | mm | 250 | |
| Spindeldrehzahlen | min-1 | L 30 - 550 | |
| min-1 | H 550 - 3000 | ||
| Spindelbohrung | mm | 52 mm | |
| Spindelaufnahme/ -konus | Camlock D1-6 / MK 6 | ||
| Längsvorschübe | mm/U | 0,05 - 1,7 | |
| Quervorschübe | mm/U | 0,025 - 0,85 | |
| max. Querschlittenweg | mm | 210 | |
| max. Oberschlittenweg | mm | 102 | |
| Schwenkbereich Oberschlitten | +/- 45° | ||
| Gewindeschneiden | metrisch | mm | (39) 0,2 - 14 |
| whitworth | mm | (45) 2 - 72 | |
| modul | mm | (18) 0,3 - 3,5 | |
| diametral | mm | (21) 8 - 44 | |
| Reitstockpinolenkonus/ -Ø | mm | MK4 / 50 | |
| Reitstockpinolenhub | mm | 120 | |
| Reitstockquereinstellung | mm | 13 | |
| Motorleistung/ -spannung | kW/V | 5,5 / 400 | |
| Abmessungen LxBxH | mm | 1940 x 820 x 1280 | |
| Gewicht | kg | 1550 | |
| Art.-Nr. mit Positionsanzeige | 300 820 | ||
| Preis mit Positionsanzeige | € |
9.400,-
|
|
