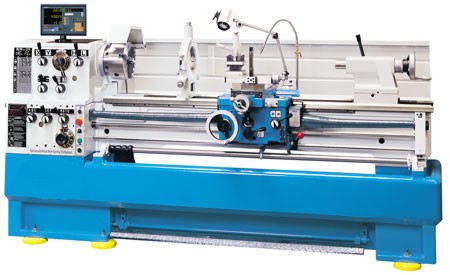

Drehmaschine Turnado 230 / 1000, Turnado 230 / 1500
 |
Qualitativ hochwertige Leit- und Zugspindel-Drehmaschine für Produktion, Reparatur, Ausbildung
- preisgünstig und wertbeständig
- übersichtliches Bedienfeld mit ergonomisch angeordneten Wahlhebeln
- Camlock - Spindelaufnahme D1-6
- breites Bett, geschliffen und gehärtet
- Reitstock kann zum Kegeldrehen ± 13 mm verschoben werden
- herausnehmbare Brücke zur Bearbeitung großer Durchmesser
- große Anzahl von Gewindesteigungen
- Anschlagspindel mit vier verstellbaren Längenanschlägen
Standardzubehör:
- 3- Achspositionsanzeige
- 3-B-Futter Ø 250 mm
- 4-B-Planscheibenfutter Ø 300 mm
- Aufspannscheibe Ø 350 mm
- 4-fach-Stahlhalter
- Kühlmitteleinrichtung
- feste und mitlaufende Lünette
- Anschlagspindel
- Spritzwand
- Futterschutz
- Fußbremse
- Halogenarbeitsleuchte
- Reduzierhülse MK 6/4
- feste Spitze (Zentrierspitze)
- Gewindeuhr
- Bedienwerkzeug
- Betriebsanleitung
| Technische Daten Turnado |
230 / 1000
|
230 / 1500
|
|
| Spitzenweite |
1010 mm
|
1510 mm
|
|
| Drehdurchmesser über Bett |
460 mm
|
||
| Drehdurchmesser über Support |
224 mm
|
||
| Drehdurchmesser ohne Brücke |
690 mm
|
||
| Brückenlänge |
155 m
|
||
| Bettbreite |
290 mm
|
||
| Spindeldrehzahlen (Anzahl / Bereich) |
(12) 25 - 2000 min-1
|
||
| Spindelbohrung |
Ø 58 mm
|
||
| Spindelaufnahme / -konus |
Camlock D1-6 / MK 6
|
||
| Längsvorschub |
0,031 - 1,7 mm/U
|
||
| Quervorschub |
0,014 - 0,784 mm/U
|
||
| max. Querschlittenweg |
290 mm
|
||
| max. Oberschlittenweg |
128 mm
|
||
| Schwenkbereich Oberschlitten |
+/- 52°
|
||
| Gewindeschneiden | - metrisch |
(41) 0,1 - 14 mm
|
|
| - withworth |
(60) 2 - 112
|
||
| - diametral |
(50) 4 - 112 DPl
|
||
| - Modul |
(34) 0,1 - 7
|
||
| Reitstockpinolenkonus / -Durchm. |
25 x 25 mm
|
||
| Reitstockpinolenhub |
123 mm
|
||
| Reitstockquerverstellung |
13 mm
|
||
| Motorleistung |
5,5 kW / 400 V
|
||
| Abmessungen mm |
2170x1040x1370
|
2720x1040x1370
|
|
| Gewicht |
1720 kg
|
1970 kg
|
|
| Art.- Nr. mit Positionsanzeige |
320 555
|
320 558
|
|
| Preis € mit Positionsanzeige |
9.900,-
|
10.800,-
|
|
