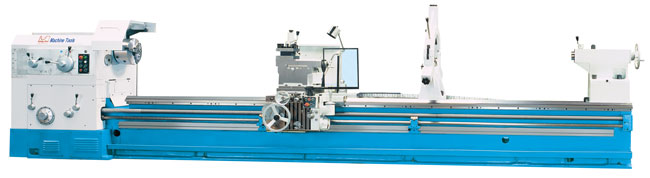

Universal-Schwerdrehmaschine DL B

Lieferung erfolgt mit komplett montierter 3-Achs-Positionsanzeige



Schwerdrehmaschine mit großer Spindelbohrung 104 mm. Zeichnet sich bei Schrupp- und Schlichtbearbeitung
durch äußerste Stabilität aus.

  • alle Zahnräder und Wellen aus legiertem Stahl, gehärtet und geschliffen
  • induktionsgehärtete und geschliffene Führungen
  • kegelrollengelagerte Hauptspindel
  • zentrale, handliche Schaltung für Vorschübe und Gewindesteigungen
  • Reitstockverstellung über Handkurbel (nur bei Maschinen mit der Spitzenweite über 3000 mm)
  • separater Eilgangsmotor für Zustellung in X- und Z-Richtung
  • Support für große Schnittkräfte ausgelegt
  • Zentralschmierung
  • durch hohes Eigengewicht werden Vibrationen auf ein Minimum reduziert
  • hohe Zerspanungsleistung durch leistungsstarken 11 kW Motor
  • Diametral-, Zoll-, Modul- und metrisches Gewinde
  • Überlastkupplung im Schlosskasten
  • großdimensionierte Spindelbohrung
  • gehärtete Bettführungen
  • stark verripptes Bett

Standardzubehör:

  • 3-Achs Positionsanzeige
  • 3-B-Futter Ø 315 mm
  • 4-B-Planscheibenfutter Ø 500 mm
  • mitlaufende Lünette Ø 30 - 180 mm
  • feste Lünette Ø 30 - 420 mm (DL 465)
  • feste Lünette Ø 40 - 460 mm (DL 550)
  • Aufspannscheibe Ø 930 mm (DL 465)
  • Aufspannscheibe Ø 1120 mm (DL 550)
  • Spitze und Adapter metrisch 120, MK5
  • Beleuchtung
  • Kühlung
  • Bedienwerkzeug
  • Betriebsanleitung
Technische Daten   DL 465/1500B DL 465/3000B DL 465/4000B DL 465/5000B DL 550/1500B DL 550/3000B DL 550/4000B DL 550/5000B
Spitzenweite mm 1500 3000 4000 5000 1500 3000 4000 5000
Dreh-Ø ü. Bett mm 930 930 930 930 1110 1110 1110 1110
Dreh-Ø ü. Support mm 650 650 650 650 800 800 800 800
Dreh-Ø ü. Brücke mm 1000 1000 1000 1000 1300 1300 1300 1300
Brückenlänge mm 300 300 300 300 300 300 300 300
Bettbreite mm 550 550 550 550 600 600 600 600
Spindeldrehzahlen (Anzahl/Bereich) min-1 (18) 6-800 (18) 6-800 (18) 6-800 (18) 6-800 (18) 4,8-640 (18) 4,8-640 (18) 4,8-640 (18) 4,8-640
Spindelbohrung mm
104
Spindelaufnahme / -konus
Camlock D1-11 /MK5
Längsvorschübe mm/U
(64) 0,1 - 24,3
Quervorschübe mm/U
0,05 - 12,15
Eilgang (längs/quer) mm/min
4000
max. Querschlittenweg mm
500
max. Oberschlittenweg mm
200
Schwenkbereich Oberschlitten
+/- 90°
Gewindeschneiden metrisch mm
(50) 1 - 240
whitworth
(26) 14 - 1
modul
(53) 0,5 - 120
diametral DP
(24) 28 - 1
Reitstockpinolenkonus / -Durchmesser mm
MK5 / 100
Reitstockpinolenhub mm
250
Motorleistung / -spannung kW/V
11 / 400
Abmessungen Breite x Höhe mm 1720x1710 1720x1710 1720x1710 1720x1710 1820x1800 1820x1800 1820x1800 1820x1800
Länge mm 3900 5400 6350 7430 3900 5400 6350 7430
Gewicht kg 4200 5200 6300 7300 5500 6100 6700 7500
Art.- Nr. mit Positionsanzeige   300 470 300 472 300 474 300 476 300 478 300 480 300 482 300 484
Preis mit Positionsanzeige €   25.900,- 27.900,- 33.800,- 36.800,- 32.900,- 33.800,- 38.800,- 42.900,-
