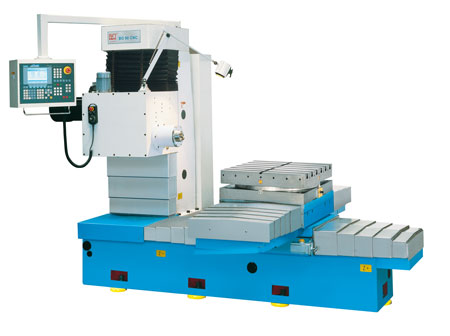

Bohrwerk BO 90 CNC
- schweres Maschinengestell aus hochwertigem Grau-guss und breite Führungsbahnen
für optimale Arbeits-ergebnisse bei allen Bohr- und Fräsbearbeitungen
- große Verfahrwege in allen Achsen und hohe Tischtrag-fähigkeit
für die Bearbeitung von großen Werkstücken
- 2-stufiger Hauptspindelantrieb mit stufenloser Drehzahl-verstellung
und automatischer Getriebeumschaltung über die CNC-Steuerung ermöglicht
eine maximale Leistungsabgabe im gesamten Drehzahlbereich
- Servoantriebe, große Durchmesser der Kugelumlauf-spindeln und
hochwertige Linearführungen ermöglichen äußerste
Präzision bei hohen Verfahrgeschwindigkeiten
- Spindelaufnahme BT 40 mit automatischer Werkzeug-klemmung
- höchste Winkelgenauigkeit und leichte Bedienung bei der Winkeleinstellung
dank pneumatischem Drehtisch
- komplettes Siemens Steuerungspaket, bestehend aus Siemens 802C Steuerung
sowie Servo-Achsantrieben, erfüllt die Ansprüche an eine moderne
CNC Maschine
Standardzubehör:
- Steuerung Siemens 802C
- elektronisches Handrad
- Halogenarbeitsleuchte
- Zentralschmierung
- Messerkopf 125 mm
- Spannzangenfutter mit Spannzangen 3 - 16 mm
- Reduzierhülsen Mk3, Mk4, Mk5
- Fundamentschrauben
| Technische Daten |
BO 90 CNC |
| Verfahrwege |
X-Achse |
700 mm |
| Y-Achse |
510 mm |
| Z-Achse |
800 mm |
| Vorschub in Eilgang (X, Y, Z) |
15000 mm/min |
| Arbeitsvorschub (X, Y, Z) |
1-5000 mm/min |
| Drehbereich Tisch |
360° |
| Abstand Spindelnase – Tisch |
560 mm |
| Tischgröße |
630 x 700 mm |
| Tischbelastung |
1000 kg |
| T-Nuten |
5x18 mm H8 |
| Hauptspindel Aufnahme |
BT 40 |
| Drehzahlbereich |
10- 2500 min-1 |
| Bohrleistung |
30 mm |
| Ausspindeln |
300 mm |
| Fräsleistung |
105 cm3/min |
| Positioniergenauigkeit |
+/- 0,008 mm |
| Wiederholgenauigkeit |
+/- 0,005 mm |
| Winkelgenauigkeit 0° 90° 180°
270° |
12" |
| Motorleistung |
5,5 kW |
| Maschinengewicht |
4000 kg |
| Abmessungen LxBxH |
2995x2250x2100 mm |
| Art.- Nr. |
180 025 |
| Preis |
€ 53.800,- |
|
