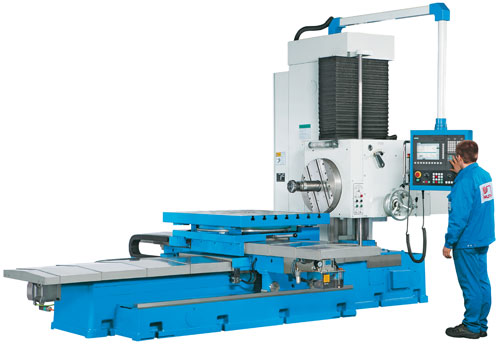

Bohrwerk BO 110 CNC

Schweres CNC-Bohrwerk mit Siemens 802D Steuerung für die Bearbeitung von großen und
schweren Werkstücken

Spindel- und Planschieberdrehzahl mit stufenloser Verstellung
Drehtisch bis zu einem Werkstückgewicht von 5 t
3- Achsen CNC-Steuerung
Teleskop-Stahlabdeckungen schützen die Führungen gegen Späne und Verschmutzung
stabile Vierkantführungen, gehärtet und präzisionsgeschliffen, gewährleisten genaues Arbeiten auf viele Jahre
breites Maschinenbett mit 4 Führungsbahnen für die Tischlängsbewegung
präzise Tischmittenlagerung durch Zylinderrollenlager
vorgespannte Kugelumlaufspindeln für alle Vorschubachsen
automatische Zentralschmierung
axial verstellbare Bohrspindel mit Drehzahlen bis 1100 U/min
leistungsstarker Hauptantriebsmotor mit 11 kW

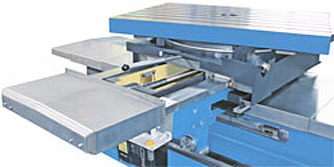

präzise Tischmittenlagerung
durch vorgespanntes Axial-
Radial-Zylinderrollenlager
spielfreier Ritzelantrieb für
die Drehung des Tisches

Technische Daten		BO 110 CNC
Steuerung		Siemens 802D
Spindeldurchmesser	mm	110
Ausspindeln	mm	240
Bohrleistung	mm	50
Spindelkegel		BT 50
Tischabmessungen	mm	1320 x 950
max. Tischbelastung	kg	5000
Abstand Spindelmitte – Tischoberfläche	mm	5 – 905
Tischverfahrweg
Längsachse (X)	mm	1300
Querachse (W)	mm	1200
Axialbewegung der Spindel (Z)	mm	550
Verfahrweg vom Spindelstock (Y)	mm	900
Verfahrweg Planschieber	mm	160
max. Arbeitsdurchmesser Planschieber	mm	630
Tischdrehung (B)		360°
Spindeldrehzahl stufenlos	min-1	12 - 1100
Planschieberdrehzahl stufenlos	min-1	4 - 130
max. Drehmoment Spindel	Nm	1100
max. Drehmoment Planscheibe	Nm	1100
max. Axialvorschubkraft	kN	13
Spindelvorschub	mm/min	0,5 - 1000
Vorschub X-, Y-, W-Achse	mm/min	5000
Vorschub Z-Achse	mm/min	3600
Vorschub Planschieber	mm/min	1180
Positioniergenauigkeit	mm	X 0,04; Y 0,05; Z 0,06
Wiederholgenauigkeit X-, Y-, Z-Achse	mm	0,015
Arbeitstischdrehgenauigkeit		+/-6“ (4x90°)
Arbeitstischwiederholgenauigkeit		+/-3“ (4x90°)
Motorleistung	kW	11
Abmessungen LxBxH	mm	5347 x 3020 x 2890
Gewicht	kg	12000
Art.- Nr.		100 065
Preis €		88.000,-
