Handhebeldrehmaschine SPEEDY 160 • 200 • 250

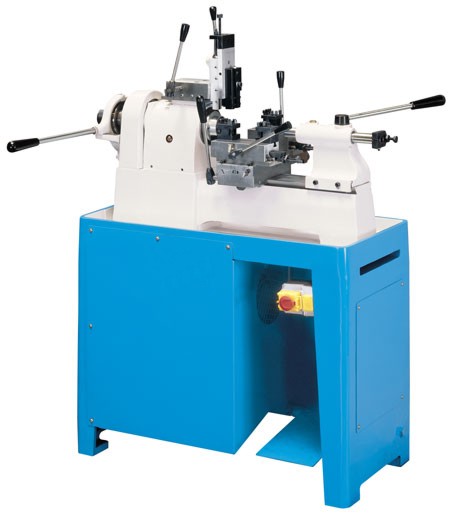

Abb. Speedy 200

Speedy 160 • 200 • 250

  • vielseitige Bearbeitungsmöglichkeiten wie Drehen, Bohren, Senken, sowie die Bearbeitung der zweiten Seite von Automatendrehteilen
  • die Schlittenbewegungen erfolgen über Handhebel gegen verstellbare Anschläge
  • insgesamt können 5 bzw. 6 Drehmeißel gleichzeitig eingesetzt werden
  • vorderer und hinterer Querschlitten können einzeln verfahren werden, mit der zusätzlichen auf dem Kopf installierten Abstecheinheit stehen insgesamt 6 Bewegungsachsen für die Fertigung zur Verfügung, dieses ermöglicht eine universelle Bearbeitung bei hohem Produktionstempo

Standardzubehör für Speedy 160 • 200 • 250:

  • Untergestell
  • Abstecheinheit
  • Werkzeughalter
  • Spannzange Ø10 mm
  • Betriebsanleitung
Technische Daten   Speedy 160 Speedy 200 Speedy 250
Spitzenweite mm 160 200 250
max. Werkstück-Ø mm 15 25 32
Spindeldrehzahlen min-1 1550 / 2500 / 3420 1180 / 1830 / 2750 560 / 925 / 1450 / 2222
Verfahrwege
- Hauptschlitten mm 75 100 120
- vorderer Querschlitten mm 60 70 90
- hinterer Querschlitten mm 50 60 90
Pinolenweg mm 75 90 110
Pinolenaufnahme   MK 1 MK 2 MK 3
Pinolendurchmesser mm 20 30 38
Anzahl der Werkzeug-
halter / Schaftgröße		 mm 5 / 12 5 / 16 6 / 20
Abstechvorrichtung
Schaftgröße		 mm 12 12 12
Motorleistung kW / V 0,75 / 400 1,1 / 400 2,2 / 400
Abmessungen (LxBxH) mm 710 x 400 x 950 960 x 500 x 1080 1000 x 545 x 1140
Gewicht kg 175 275 375
Art.-Nr.   170 166 170 167 170 168
Preis €   2.880,- 3.800,- 4.800,-

Spannzangen Speedy 160
von 02-15 mm Durchmesser 1 mm steigend, Art. Nr. 141 5 + Durchmesser
Preis € 46,- p. Stck.
Spannzangen Speedy 200
von 02-25 mm Durchmesser 1 mm steigend, Art. Nr. 141 6 + Durchmesser
Preis € 49,- p. Stck.
Spannzangen Speedy 250
von 02-32 mm Durchmesser 1 mm steigend, Art. Nr. 141 7 + Durchmesser
Preis € 58,- p. Stck.
Kühlmitteleinrichtung
