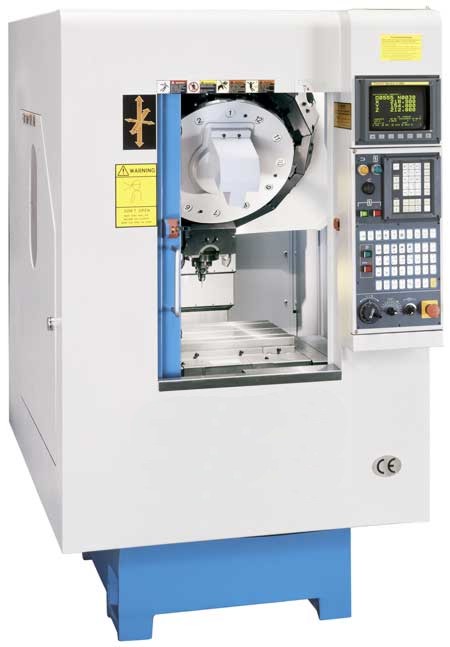

CNC-Bohrzentrum RAPIDRILL 500
 |
|
 |
 |
Kompaktes Bohrzentrum für die Bearbeitung mittlerer und großer
Losgrößen mit einer
Eilgangsgeschwindigkeit von 30 m/min.
Steuerung FANUC OMD
- zum Bohren, Gewindeschneiden und für leichte Fräsarbeiten
- Hochleistungsspindel mit einer Drehzahl bis zu 8000 min-1
- Werkzeugwechselzeit (Werkzeug/Werkzeug) von nur 4 Sek.
- Servoantriebe und hochwertige Linearführungen ermöglichen
hohe Verfahrgeschwindigkeiten und äußerste Präzision
- effektives Kühlsystem für optimale Zerspanung
- Späneförderer im Lieferumfang für problemlose Späneentsorgung
- große seitliche Türen ermöglichen das Bearbeiten
auch sehr langer Werkstücke
- Spindelausblasvorrichtung gegen Verunreinigungen durch Kühlwasser
oder Späne
- automatische Zentralschmierung
- vollgekapselter Arbeitsraum
Standardzubehör:
- Steuerung FANUC Oi-Mate oder Siemens 802D
- geschlossenes Gehäuse
- Späneförderer mit Spänehalter
- Hochdruckkühlmittelpumpe
- Spindelausblasvorrichtung
- Zentralschmiersystem
- Arbeitsleuchte
- Satz Maschinenfüße
- Bedienungs- und Programmieranleitung
| Technische Daten RAPIDRILL 500 | |
| Tischgröße | 500 x 300 mm |
| T-Nuten | 12 mm |
| max. Werkstückgewicht | 100 kg |
| Verfahrwege x, y, z | 420 mm, 320 mm, 228 mm |
| Abstand Spindel - Tischfläche | 100 - 328 mm |
| Spindelkegel | BT 30 |
| Pinolendurchmesser | Ø 50 mm |
| max. Drehzahl | 8000 min-1 |
| Vorschübe | 1 - 4000 mm/min. |
| Führungen | Linearführungssystem |
| Eilgänge | x, y, z - 30 m/min. |
| Anzahl der Werkzeuge | 12 Stück |
| Auswahl | Bi - directional |
| max. Werkzeuggröße (Ø x L) | Ø 75 x 200 mm |
| max. Werkzeuggewicht | 3 kg |
| Spindelmotor | 2,2 kW / 3,7 kW |
| Servoantriebe | 0,5 kW (x, y), 0,9 kW (z) |
| Kühlmittelpumpe | 0,9 kW |
| Späneförderer | 0,2 kW |
| Abmessungen (L x B x H) | 1100 x 2184 x 2330 mm |
| Gewicht | 1440 kg |
| mit Fanuc Oi-mate Steuerung Art. Nr. | 100 059 |
| Preis € | 38.900,- |
| mit Siemens 802D Steuerung | 100 061 |
| Preis € | 42.900,- |
